上海淞江減震器集團有限公司官方網站為您介紹：重慶市政項目內外壓力平衡性波紋補償器發貨信息，我們?yōu)橹貞c某市政項目生產*批DN800內外壓力平衡性波紋補償器產品，該產品具有良好的補償性能。

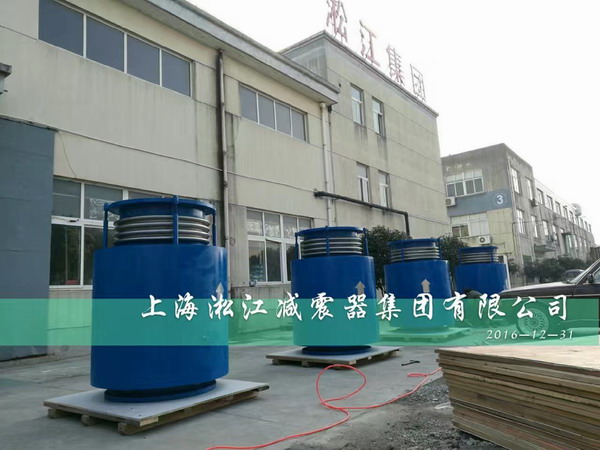

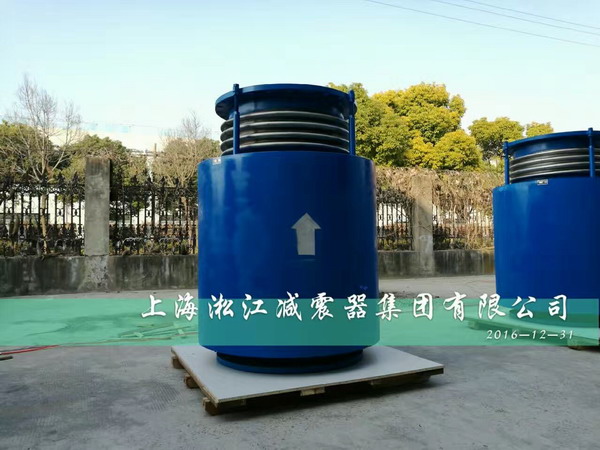

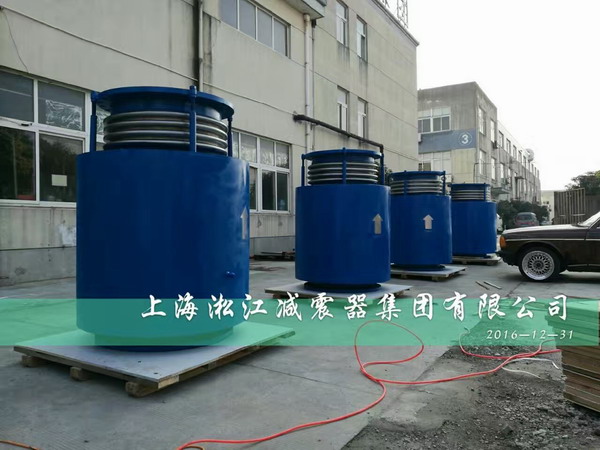

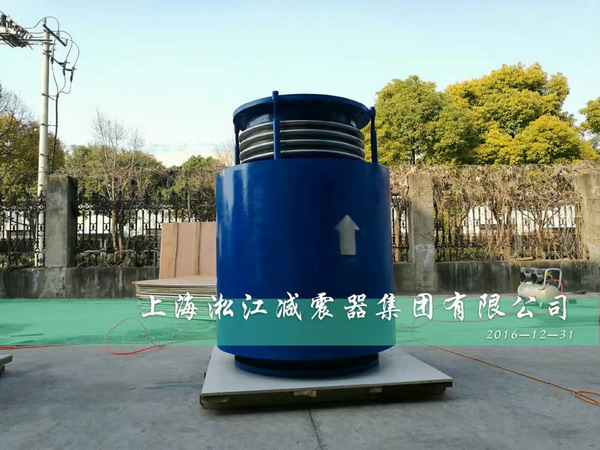

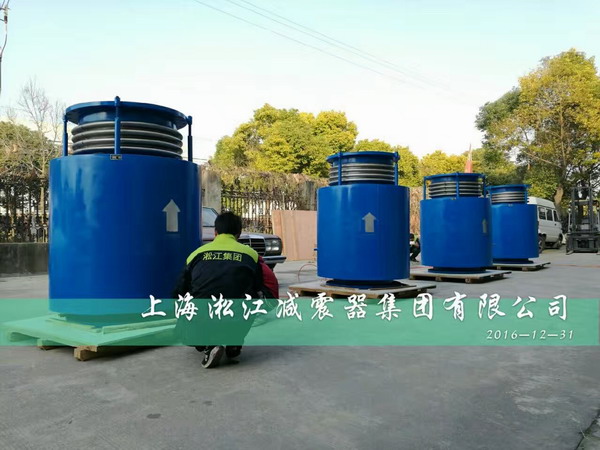

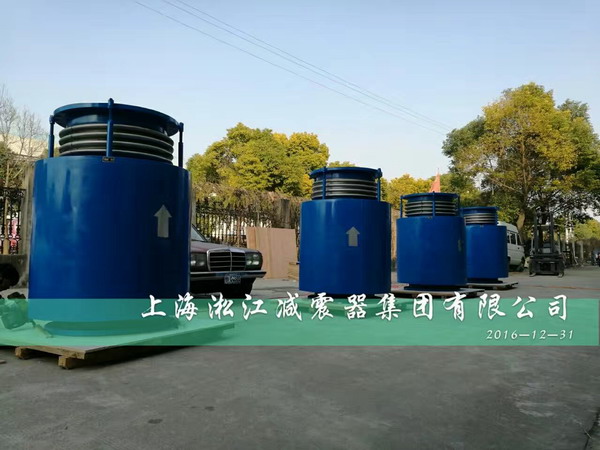

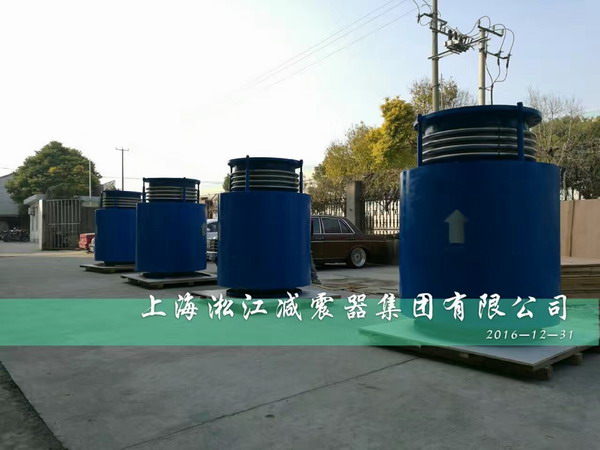

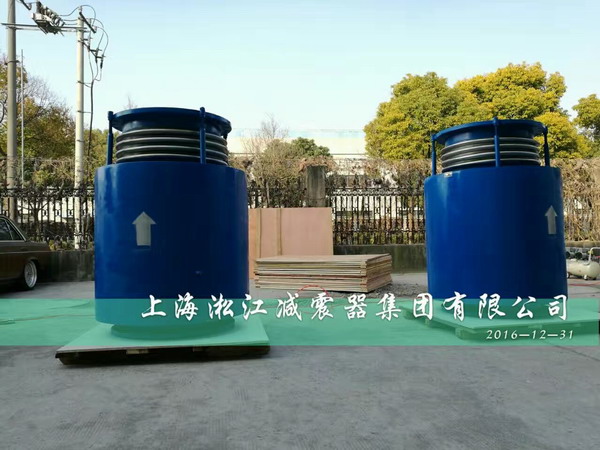

以下為淞江集團發貨前包裝現場，以下全是工廠實拍，請勿轉載或修改，違者必究。
重慶市政項目內外壓力平衡性波紋補償器發貨
*.產品結構.點:
內外壓力平衡型補償器是由內壓的工作波和*個外壓的平衡波組成,能補償管系的軸向位移,內壓推力自身平衡,本結構可用于不宜設置固定支架的高物位置管線中.
二型號:本廠生產DN50-2000mm 壓力*別0.1Mpa-1.6Mpa三、連接方式:1、法蘭連接式 2、接管連接式四 、型號補償量:根據客戶
內外壓力平衡式波紋補償器,也稱為補償器、壓力平衡波紋伸縮器、平衡式波紋伸縮節、波紋膨脹節,從根本上解決了盲板力對固定支架的推力問題,從而簡化了固定支架的設計和施工,降低了工程造價.
內外壓力平衡式波紋補償器(金屬波紋伸縮節)對支座作用力的計算:
軸向彈性力:Fx=Kx*(f*x)
Kx-軸向剛度N/mm
X-軸向?qū)嶋H變形量mm
f-計算系數,當預變形(包括△X=0時)f=1/2,當不進行預變形時,f=1.
說明:
內外壓力平衡式波紋補償器又叫內外壓力平衡式管道伸縮節,金屬波紋伸縮節.
內外壓力平衡式波紋補償器具有吸收內壓推力的能力,具有良好的導向性、產品剛度小、外形尺寸小鞥.點.
內外壓力平衡式波紋補償器連接方式:①法蘭連接式②接管連接式.
內外壓力平衡式波紋補償器軸向補償量:根據用戶要求.
1、內外壓力平衡式波紋補償器(金屬波紋伸縮節)結構簡圖2、內外壓力平衡式波紋補償器(金屬波紋伸縮節)產品代號3、內外壓力平衡式波紋補償器(金屬波紋伸縮節)結構.點管道伸縮節由內壓伸縮節和外壓伸縮節連接而成.
4內外壓力平衡式波紋補償器(金屬波紋伸縮節)補償.點該管道伸縮節補償量大,無內壓推力,彈性反力較小等.點.
5、內外壓力平衡式波紋補償器(金屬波紋伸縮節)安裝使用注意事項:
(1)安裝時疏水口向下.
(2)現場安裝完后,必須拆除拉桿.
(3)安裝時介質流向與管道伸縮節的流向標志*致.
6、內外壓力平衡式波紋補償器(金屬波紋伸縮節)對支座作用力的計算:
軸向彈性力:Fx=Kx*(f*x)
Kx-軸向剛度N/mm
X-軸向?qū)嶋H變形量mm
f-計算系數,當預變形(包括△X=0時)f=1/2,當不進行預變形時,f=1.
7、內外壓力平衡式波紋補償器(金屬波紋伸縮節)應用舉例:
通徑為400mm的*段熱水管道長40m,介質壓力為1.6Mpa,工作溫度為100℃,安裝溫度為20℃.試選擇補償器的型號并不計算支座受力.
