序號?Serial?No. |
部位?Position |
材料?Material |
|
1 |
主體?Main?body |
橡膠?Rubber |
|
2 |
內襯?Lining |
錦綸簾布?Chinlon?Cord?Fabric |
|
3 |
法蘭?Flange |
碳素鋼?Mild?Steel?Wire |
|
4 |
骨架?Frame |
不銹鋼絲?Hard?Steel?Wire |
|
項目???\????型號 |
KWT(WGD)-1.0 |
KWT(WGD)-1.6 |
|
工作壓力Mpa(Kg/cm2) |
1.0（≈?10） |
1.6（≈?16） |
|
爆破壓力Mpa(Kg/cm2) |
3.0（≈?30） |
4.8（≈?48） |
|
配用法蘭?Mpa(Kg/cm2) |
1.0（≈?10） |
1.6（≈?16） |
|
真空度?mmHg |
650 |
650 |
|
適用溫度 |
-20℃~115℃ |
|
|
偏轉角 |
20° |
|
|
適用介質 |
空氣、壓縮空氣、水、海水、弱酸、油、堿 |
|

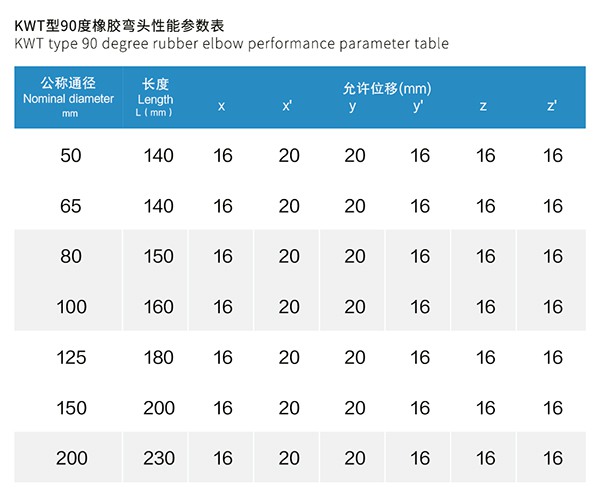

90度橡膠彎頭尺寸表：
|
型號 |
通徑(DN) |
長度 |
許可位移（mm）Allowable?displacement |
||||||
|
公制 |
英制 |
X |
X’ |
Y |
Y’ |
Z |
?Z’ |
||
|
KWT-50 |
50 |
2 |
140 |
14 |
11 |
14 |
11 |
14 |
?11 |
|
KWT-65 |
65 |
2?1/2 |
140 |
14 |
11 |
14 |
11 |
14 |
?11 |
|
KWT-80 |
80 |
3 |
150 |
15 |
12 |
15 |
12 |
12 |
?12 |
|
KWT-100 |
100 |
4 |
160 |
16 |
13 |
16 |
13 |
13 |
?13 |
|
KWT-125 |
125 |
5 |
180 |
18 |
14 |
18 |
14 |
14 |
?14 |
|
KWT-150 |
150 |
6 |
200 |
20 |
,16 |
20 |
16 |
16 |
?16 |
|
KWT–200 |
200 |
8 |
200 |
20 |
,16 |
20 |
16 |
16 |
?16 |
