*線品*”上海淞江集團:解決橡膠接頭的*切疑問,提*橡膠接頭的全部案例,☯全*橡膠接頭行業.家通過TS壓力管道生產許可證的生產廠家。
*、部分丁腈橡膠（僅*參考）用途及性能：
1051 丙烯晴含量 41% ML 75 SG 1.00 稍污染型
1052 丙烯晴含量 33% ML 50 SG 0.98 非污染型
1053 丙烯晴含量 29% ML 60 SG 0.97 非污染型
1052M30丙烯晴含量33% ML 30 SG 0.98非污染型
DN223丙烯晴含量 33% ML 35 SG 0.98非污染型
50.75 丙烯晴含量 50% ML 75 SG 0.99非污染型
1965 丙烯晴含量 19% ML 65 SG 0.95非污染型
DN401丙烯晴含量 18% ML 78 SG 0.99非污染型
1043丙烯晴含量 29% ML 80 SG 0.97稍污染型
N230SL丙烯晴含量 35% ML 42 SG 0.98非污染型
N260S丙烯晴含量 15% ML 62 SG 0.93非污染型
1052M40丙烯晴含量 33% ML 40 SG 0.98非污染型
.性:
1、ACN↑耐油性好,非.性或弱.性礦物油,植物油,液體燃料和有較高的穩定性.
2、耐熱性優于NR SBR CR 可在120℃下長期使用.
3、屬半導體材半料.
4、 耐油與壓縮*變形平衡,耐油性與電性能平衡.
5、丙烯晴含量對NBR分類:
ACN% ：43%以上 .高ACN%NBR
36-42%以上 高
31-35% 中高
25-30 中
24%以下 低
總結:
ACN%越高,耐油性愈好耐熱性改善,但TG差,ACN%越低,低溫性好,但耐油偏差.且ML會升高,壓縮*變形好.*般ACN%在29%可過F17.過F19 須用1965或DN401生膠.

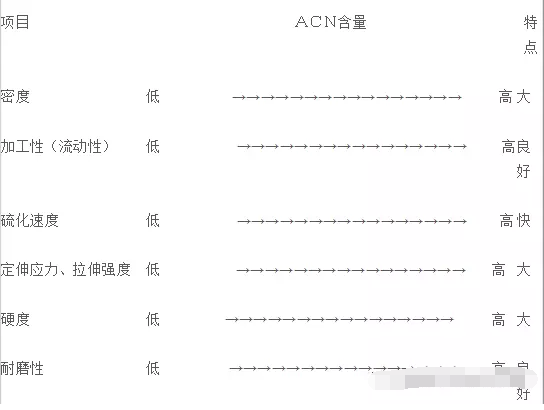

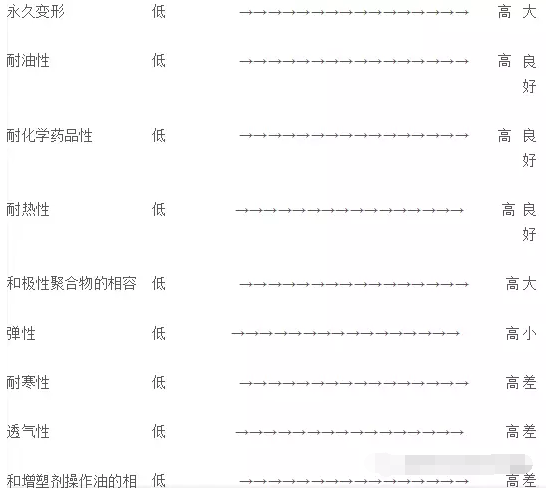

二、共聚物組成（ＡＣＮ含量）對ＮＢＲ的影響．
三、硫化體系
*般NBR配方采用半有效硫化體系，例如：TT/CZ 1.5/1.5PHR,這種硫化體系,具有耐熱性較好的效果,SUL/TS壓縮歪和焦燒.優.SUL/DM(CZ)拉伸強度好,用載硫劑可獲得優良的壓縮*變形, 鎘鎂硫化耐熱150℃,過氧化物也可耐150℃高溫.且壓縮*變形.小,但撕裂差,活性用ZNO-A/ST-ACD 5/1使用,耐水配方用Pb3O4,這時可不用ZNO-A,但焦燒時間短.
四、防護體系:
6C 耐屈撓龜裂.
OD 耐熱性好,
RD 耐熱性.優
MB/ZMTI 耐熱性優
NBC 抗臭氧效果好
SUNGUARD 龜裂防護蠟,抗臭氧性*.
AW 抗臭氧性很*
總結:
污染性比非污染性防護效果強,耐油配方,可選用難抽出防老劑.或適當提高用量
五、補強填充體系：
1、N550是快壓出爐黑，*般2PHR提高*度，N774是半補強爐黑，*般3PHR 提高*度，N990是中粒子熱裂法炭黑，*般是4PHR提高*度，
壓縮*變形：N990》N550》N774
2、*般配方里：N774 40PHR /N990 30PHR 油30PHR 其硬度在50度左右。
N550 40PHR /N7440 40PHR 油為15PHR 其硬度在70度左右，
N550 80PHR /N990 40 PHR 油為10PHR 其硬度在80度左右。
其中：在配合劑中其余份量不變的情況下，其抗張是N550》N774》N990。
3、白色填料，白煙補強效果.好， CACO3具有*定的補強效果：補強效果好，但白色填料會吸附促進劑而延遲硫化，必須加入三乙醇胺，*般PEG4000S 2PHR即可，白色填料白煙增加，膠料硬度變硬。ML升高，給加工帶來困難。
六、加工助劑
*般用的酯類如：DOP DOS DOA，TP-95，TP-90耐寒性好，其順序如下，好DOS》DOA》DOP差，要求非抽性，用高分子增塑劑：如聚酯類和非干性醇酸樹脂等。
